SYSTÈME 4-FACES
SYSTÈME 4-FACES

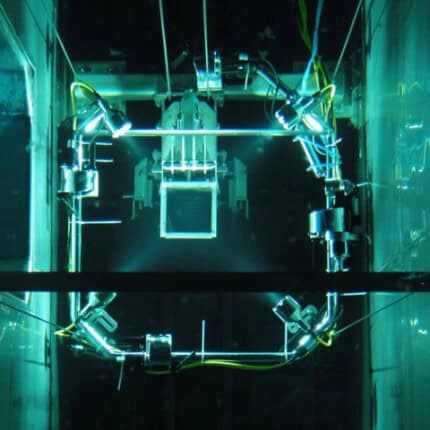

Le système d’inspection télévisuelle « 4-Face FUEL INSPECTION », signifie que l’inspection des assemblages combustible sur 4 faces, est une procédure effectuée lors du déchargement régulier d’un réacteur à eau pressurisée (REP) visant à détecter les assemblages de combustible défectueux ou présentant des anomalies. Ce système consiste en quatre caméras couleur HD montées sur un cadre, positionnées au-dessus du panier transfert, afin de visualiser et d’enregistrer simultanément une vidéo de toutes les faces et de l’embout inférieur de chaque assemblage combustible qui défile. Cette approche permet de vérifier immédiatement l’intégrité des A.C. sans en affecter le chemin critique.
Applications
- Inspection télévisuelle quadri-latérale du combustible lors du déchargement régulier, sans perturber le chemin critique.
- Ajout d’une cinquième caméra ou d’une fonction d’inclinaison pour l’inspection de l’embout inférieur.
- Station d’inspection du combustible à 4 faces personnalisé est inclus, offrant ainsi l’enregistrement vidéo, la lecture des fichiers enregistrés, la lecture au ralenti, la possibilité d’ajouter des textes et des commentaires audio dans les fichiers enregistrés et des mesures sur images.
Avantages
- Inspection simultanée de toutes les faces et de l’embout inférieur des assemblages combustible.
- Système clé en main adapté aux besoins du client, comprenant le matériel, les logiciels d’analyse, l’installation et la mise en service, prêt à être utilisé.
- Importantes capacités de zoom (100X), avec un zoom optique 10X et un zoom numérique 10X, pour faciliter la détection d’anomalie ou de défauts du combustible.

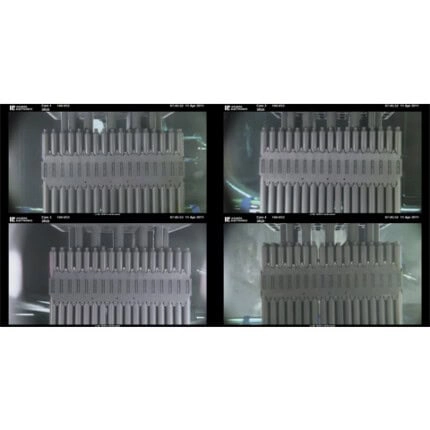

- Le moniteur de contrôle peut basculer entre le mode une seule face ou le mode quadri-latéral, affichant ainsi une seule face ou les quatre faces de l’assemblage du combustible simultanément.
- Logiciels supplémentaires disponibles, tels que le logiciel de mesure de courbure, permettant le calcul instantané de la déformation des assemblages de combustible.
- Possibilité de diffuser la vidéo sur le réseau informatique interne du CNPE.
- Fonctionnalité éprouvée, avec plus de 46 systèmes 4-Face installés dans le monde.
En conclusion, le système 4-Faces – « 4-FACE FUEL INSPECTION » est une solution efficace et fiable pour l’inspection télévisuelle des assemblages combustible des réacteurs à eau pressurisée. Cette solution permet une détection rapide des éventuels anomalies ou défauts, sans perturber les opérations critiques. Grâce à ses performances de qualité image, de son zoom, de son exceptionnelle tolérance aux radiations et à son logiciel personnalisé, il offre une inspection approfondie et fiable, renforçant ainsi la sûreté et les performances des centrales nucléaires.
Informations complémentaires
| Matériau | Acier inox, Aluminium anodisé |
|---|---|
| Poids des équipements | environ 400 kg |
| Température maximale | 70°C |
| Etanchéité à l'eau | 3,5 bars mini. |
| Caméra | Z160 |
| Éclairages | AHL-LIGHT 10 |
